Kanaldimensionering
– dimensionera ventilationskanaler strukturerat

Kanaldimensionering innebär att välja lämplig storlek på ventilationskanaler utifrån det luftflöde som ska transporteras och projektets dimensioneringskriterier, i första hand lufthastighet, tillåtet tryckfall och ljudkrav.

Erforderlig kanalarea beräknas som luftflödet dividerat med lufthastigheten (A = q / v), med flödet i m³/s och hastigheten i m/s. Exempel: 450 l/s vid 5,0 m/s ger 0,45 / 5,0 = 0,090 m², vilket motsvarar en teoretisk cirkulär diameter på cirka 339 mm.

Vid samma luftflöde kräver en lägre vald lufthastighet större kanalarea och därmed en större kanal. En större kanal ger i sin tur lägre hastighet, lägre tryckfall per meter och normalt lägre strömningsalstrat ljud.

Utöver luftflöde och lufthastighet påverkas valet av tillåtet tryckfall, ljudkrav i berörda rum, kanalnätets uppbyggnad, tillgängligt utrymme i schakt och undertak samt tillgängliga standarddimensioner. Areaberäkningen ger utgångspunkten – ansvarig projektör gör det slutliga valet.

Cirkulär kanal (spirorör) har lägre tryckfall i förhållande till arean, är tätare och enklare att montera, medan rektangulär kanal utnyttjar låga installationshöjder bättre. För rektangulär kanal räknas en ekvivalent diameter fram utifrån kanalens bredd och höjd.

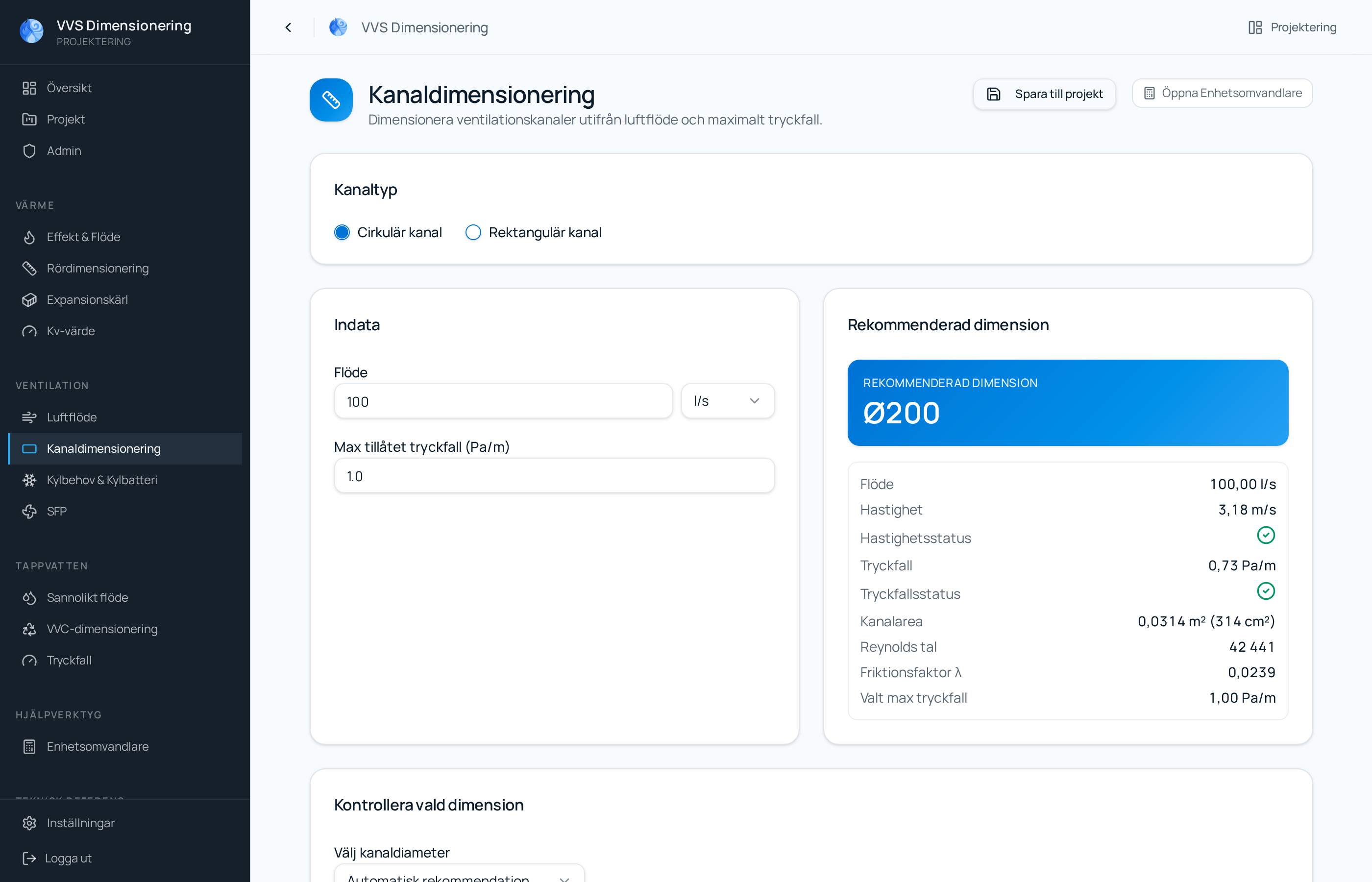

Ja, för den enskilda kanalen. Du kan ange ett maximalt tryckfall i Pa/m som dimensioneringskriterium, och verktyget redovisar resulterande tryckfall per meter. Tryckfall för hela kanalnätet med böjar, don, spjäll och aggregat beräknas inte här.

Nej. Verktyget utför ingen ljudberäkning. Lufthastigheten är däremot en viktig indikation, och ljudkrav ska verifieras separat i projekteringen.

Beräkningen väljer närmast större dimension i den standardserie som finns i verktyget, för cirkulära kanaler bland annat 160, 200, 250, 315, 400, 500 och 630 mm. Kontrollera alltid mot det fabrikat och sortiment som gäller i projektet.

Ja. Beräkningen kan sparas under ditt konto och kopplas till ett projekt tillsammans med övriga dimensioneringar.

Ja. Du kan exportera en sammanfattning eller en projektrapport som PDF, med försättsblad och uppdelning per disciplin.

Ja. Resultatet är ett beräkningsunderlag och ska granskas av ansvarig projektör mot projektets dimensioneringskriterier, gällande krav och tillgängligt sortiment innan det används.
